雙金屬溫度計｜技術規格與結構圖
技術規格 Specification
- 外殼材質 (Case Material)： 304、316 不銹鋼
- 表盤尺寸 (Case Dial)： 1.5"、2"、2.5"、3"、4"、5"、6"
- 探桿材質 (Stem Material)： 304、316 不銹鋼
- 溫度範圍 (Temperature Range)： -50℃ ~ +600℃
- 視窗 (Window)： 玻璃
- 接頭規格 (Connection)： 1/4"PT、3/8"PT、1/2"PT、3/4"PT、1"PT (NPT、BSP)
- 探桿長度 (Stem Length)： 依訂單指定
- 探桿直徑 (Stem Dial)： 6mm、6.35mm、8mm
- 精確度 (Accuracy)： ±1% F.S.
- 型號 (Type)： BL TYPE
- 應用範圍 (Applications)： 變壓器、石化、乾燥機、食品、空調設備、鍋爐及其他工業用途

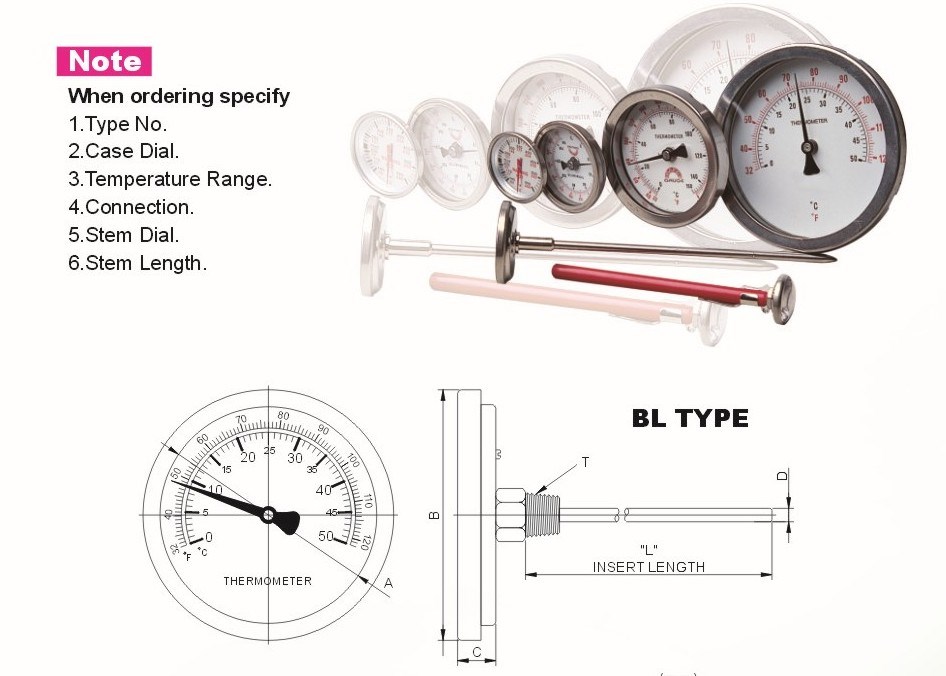

產品型號尺寸表
| 型號 Type No. | A | B | C | D | L (插入長度) | T (接頭規格) |
|---|---|---|---|---|---|---|
| BL2 | 49 | 58 | 14 | 6 | 依訂單 By order | 1/4"PT |
| BL3 | 70 | 84 | 17 | 6.35 | 依訂單 By order | 3/8"PT |
| BL4 | 100 | 119 | 18 | 8 | 依訂單 By order | 1/2"PT |
| BL5 | 125 | 141 | 18 | 10 | 依訂單 By order | 3/4"PT |
| BL6 | 150 | 166 | 18 | 12 | 依訂單 By order | 1"PT |
雙金屬溫度計 BL TYPE
