雙金屬溫度計｜BA 型可調角度式規格與結構圖
技術規格 Specification
- 外殼材質 (Case Material)： 304SS、316SS
- 表盤尺寸 (Case Dial)： 3"、4"、5"、6"
- 探桿材質 (Stem Material)： 316SS
- 溫度範圍 (Temperature Range)： -50℃ ~ +600℃
- 刻度顏色 (Dial Color)： 黑色字體，白色防眩光刻度盤
- 密封外殼 (Hermetic Sealed Case)： 有
- 防護等級 (Enclosure Class)： IP65
- 視窗 (Window)： 玻璃
- 接頭規格 (Connection)： 1/2"PT (NPT、BSP)
- 探桿長度 (Stem Length)： 依訂單指定
- 探桿直徑 (Stem Diameter)： 6mm、6.35mm、8mm
- 精確度 (Accuracy)： ±1% F.S.
- 型號 (Type)： BA TYPE
- 應用範圍 (Applications)： 變壓器、石化、乾燥機、食品、空調設備、鍋爐及其他工業用途

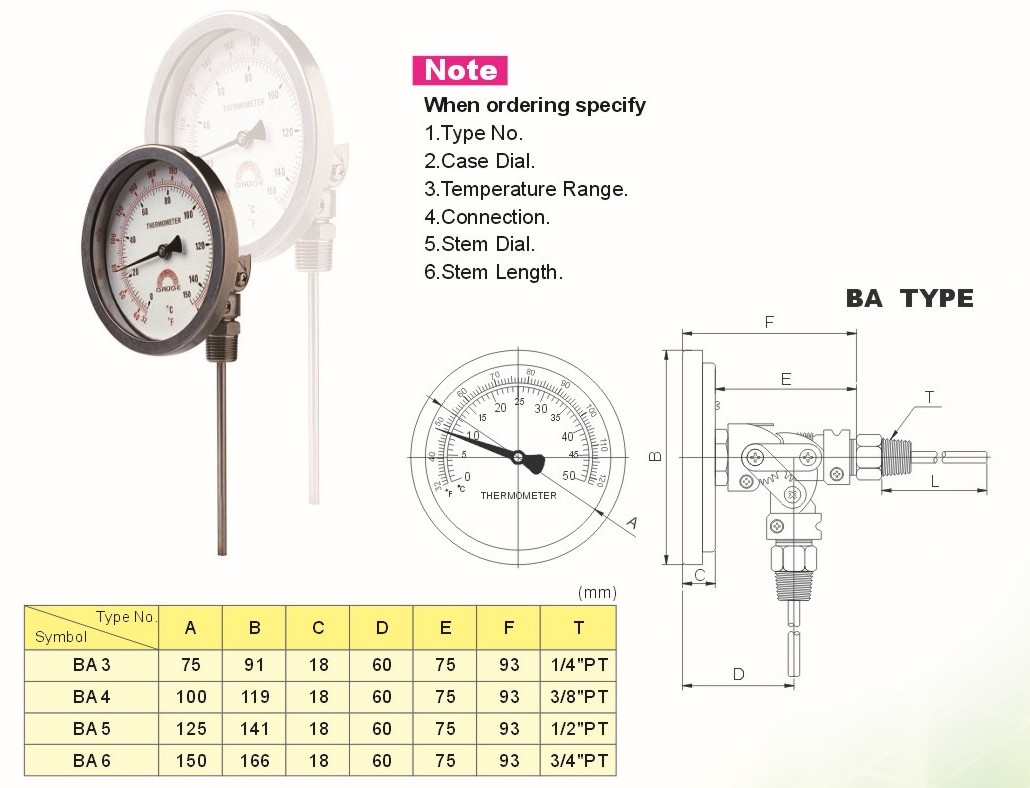

產品型號尺寸表
| 型號 Type No. | A | B | C | D | E | F | T (接頭規格) |
|---|---|---|---|---|---|---|---|
| BA3 | 75 | 91 | 18 | 60 | 75 | 93 | 1/4"PT |
| BA4 | 100 | 119 | 18 | 60 | 75 | 93 | 3/8"PT |
| BA5 | 125 | 141 | 18 | 60 | 75 | 93 | 1/2"PT |
| BA6 | 150 | 166 | 18 | 60 | 75 | 93 | 3/4"PT |
雙金屬溫度計 BA TYPE
